ODD montage (op het raamkader)

1. Algemene informatie

• Per montagetype is er een standaard berekening voor de productafmetingen.
  Indien gewenst kan hiervan afgeweken worden, rekening houdend met de minimale/maximale overlap op het raamkader.
• Met de onderstaande berekeningen wordt het vliegenraam strak rond de raamopening geplaatst.
• Wij raden bij een plaatsing buitenshuis de door ons opgegeven berekening aan,
  zodat de treklijst bereikbaar blijft via de opening van het raam.

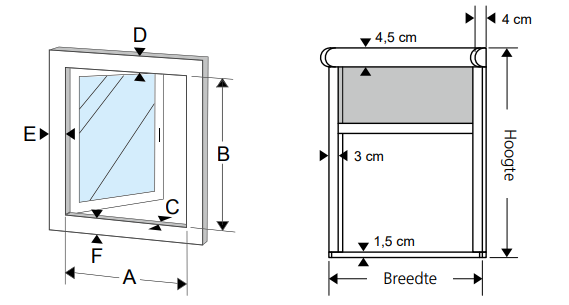

2. Overlap op het raamkader

• De bovenstijl (D) minimaal 50 mm; bij plaatsing buiten maximaal 50 mm voor plaatsing cassette
• De zijstijlen (E) minimaal 25 mm voor plaatsing van zijgeleiders
• Onderstijl (F) bij optie met sluitprofiel:
  minimaal 15 mm; bij plaatsing buiten maximaal 45 mm voor overlap treklijst
• Onderstijl (F) bij optie zonder sluitprofiel:
  minimaal 25 mm; bij plaatsing buiten maximaal 30 mm voor overlap treklijst

3. Productmaat berekenen (zelf toepassen)

• Breedte dagmaat (A) + 60 mm (2 x 30 mm zijgeleiders) = productmaat
• Hoogte bij optie met sluitprofiel: dagmaat (B) + 60 mm (45 mm cassette + 15 mm sluitprofiel) = productmaat
• Hoogte bij optie zonder sluitprofiel: dagmaat (B) + 70 mm (45 mm cassette + 25 mm overlap) = productmaat

IDD montage (in het raamkader)

1. Benodigde ruimte

• Diepte van het raamkader (C) moet minimaal 40 mm zijn

• Om het vliegenraam bij montage in het raamkader passend te maken, krijgt de productafmeting een reductie.
  Deze reductie wordt automatisch door ons toegepast en hoeft daarom niet
  meegenomen te worden bij het berekenen van de productafmeting.

• Breedte -1 mm
• Hoogte -2 mm

2. Productmaat berekenen

• Breedte dagmaat (A) = productmaat
• Hoogte dagmaat (B) = productmaat

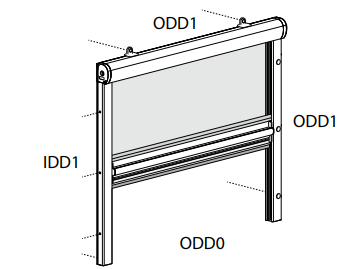

Montage combinatie (IDD-ODD)

Het is ook mogelijk om te kiezen voor een combinatie van montage tussen en op het raamkader.
Let er daarbij op dat u de juiste overlap berekent voor de gekozen montagewijze.
