IDD Montage (tussen het deurkader)

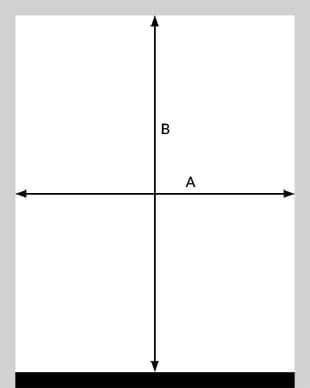

1. De deuropening meten

• Meet de deuropening tussen de deurkaderstijlen en de drempel (A en B).
• Meet voor de zekerheid op drie punten.
  Is het deurkader niet overal even breed of hoog, houd dan de kleinste maat aan.
• Er hoeft geen speling gehanteerd te worden; wij berekenen zelf de juiste speling.
• De minimale benodigde diepte in het deurkader is 4 cm. De dikte van de vliegendeur is 3,8 cm.




2. Meet zorgvuldig

• Controleer de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
• Gebruik geen lasermeter, of controleer daarna goed met een gewone rolmaat.










ODD Montage (op het deurkader)

1. Algemene informatie

• Per montagetype is er een standaardberekening voor de productmaat.
  Indien gewenst kan hiervan worden afgeweken,
  rekening houdend met de minimale en maximale overlap op het deurkader.
• Met de onderstaande berekeningen wordt het vliegenraam strak om de deuropening geplaatst.
• Wij raden onze standaardberekening aan, zodat de treklijst bereikbaar blijft via de
  deuropening en zowel van binnen als buiten te bedienen is.

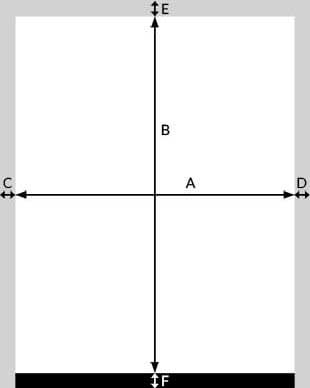

2. Overlap op het deurkader

• Deurkader boven (E) 60 mm; minimale overlap 25 mm
• Montagekant (C of D) 40 mm; minimale overlap 27 mm
• Sluitkant (C of D) 20 mm; minimale overlap 14 mm
• Bij gebruik van een L-profiel moet er minimaal 20 mm ruimte op kaderstijl (F) aanwezig zijn.
  Deze voegt u niet toe aan de productmaat.





3. Berekening productmaat (zelf toepassen)

Enkele vliegendeur

• Breedte = dagmaat (A) + 60 mm (40 mm voor cassette + 20 mm voor treklijst) = productmaat
• Hoogte = dagmaat (B) + 60 mm (voor bovenrail) = productmaat
• Indien (F) aanwezig is, deze ook toevoegen aan de productmaat

Dubbele vliegendeur

• Breedte = dagmaat (A) + 80 mm (40 mm voor beide cassettes) = productmaat
• Hoogte = dagmaat (B) + 60 mm (voor bovenrail) = productmaat
• Indien (F) aanwezig is, deze ook toevoegen aan de productmaat
