ODD montage (Op het deurkader)
1. Algemene informatie
- Per montagetype is er een standaardberekening voor de productmaat.
Indien gewenst kan hiervan afgeweken worden, rekening houdend met
de minimale/maximale overlap op het deurkader. - Met de onderstaande berekeningen wordt het vliegenraam strak rond de deuropening geplaatst.
- Let op: wij raden altijd de door ons genoemde berekening aan,
zodat de treklijst bereikbaar blijft en deze zowel binnen als buiten te bedienen is.

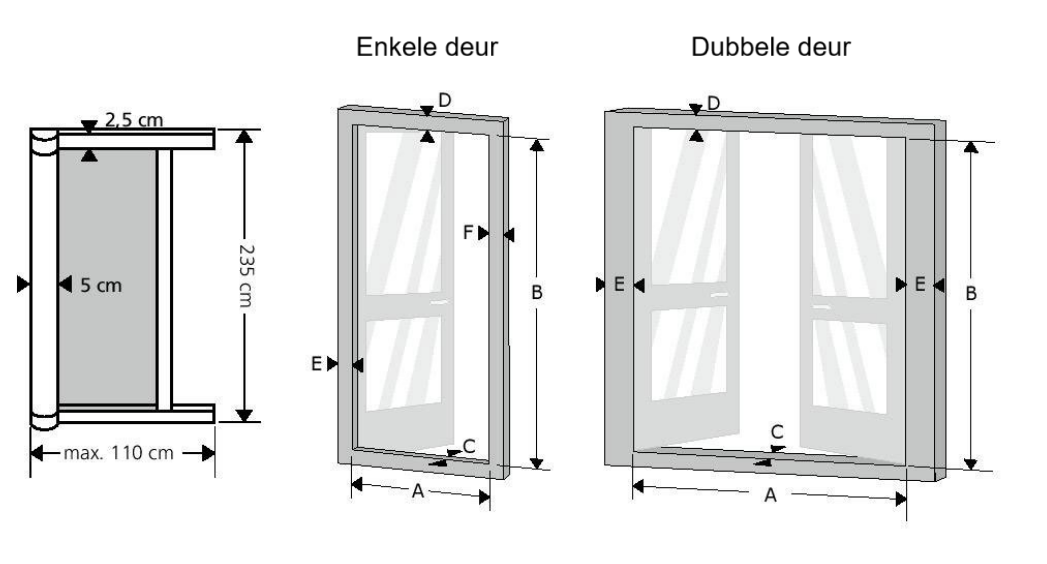

2. Overlap op het deurkader
- Deurkaderstijl boven en onder (D) minimaal 25 mm voor plaatsing van de geleiders
- Cassettezijde (E of F) minimaal 50 mm voor plaatsing van de cassette
- Sluitzijde (E of F) 10 mm voor overlap van de treklijst
3. Productmaat berekenen (zelf toepassen)
- Enkele vliegendeur:
- Breedte = dagmaat (A) + 60 mm (50 mm cassette + 10 mm overlap) = productmaat
- Hoogte = dagmaat (B) + 50 mm (2 x 25 mm geleiders) = productmaat
- Dubbele vliegendeur:
- Breedte = dagmaat (A) + 100 mm (2 x 50 mm cassettes) = productmaat
- Hoogte = dagmaat (B) + 50 mm (2 x 25 mm geleiders) = productmaat
IDD montage (In het deurkader)
1. Productmaat berekenen
- Benodigde ruimte:
De diepte van het deurkader (C) moet minimaal 50 mm zijn voor de plaatsing
van de vliegendeur - Enkele vliegendeur:
- Breedte dagmaat (A) = productmaat
- Hoogte dagmaat (B) = productmaat
- Dubbele vliegendeur:
- Breedte dagmaat (A) = productmaat
- Hoogte dagmaat (B) = productmaat
2. Reductie van de productmaat
- Om de vliegendeur bij montage in het deurkader passend te maken, krijgt de productmaat een reductie.
Deze reductie wordt automatisch door ons toegepast en hoeft dus niet meegenomen te worden bij het
berekenen van de productmaat. De reductie is als volgt: - Enkele vliegendeur:
- Breedte = -1 mm
- Hoogte = -1 mm
- Dubbele vliegendeur:
- Breedte = -2 mm
- Hoogte = -1 mm
