ODD montage (Op het raamkader)

1. Algemene informatie

• Per montagetype is er een standaard berekening voor de productmaat.
  Indien gewenst kan hiervan afgeweken worden, rekening houdend met de
  minimale/maximale overlap op het raamkader.
• Met de onderstaande berekeningen wordt het vliegenraam strak om de raamopening geplaatst.
• Bij plaatsing buitenshuis in combinatie met montage op het raamkader bevindt de treklijst/handgreep
  zich ook aan de buitenzijde, het vliegenraam blijft vanuit binnen te bedienen via een smaller gedeelte van de treklijst.

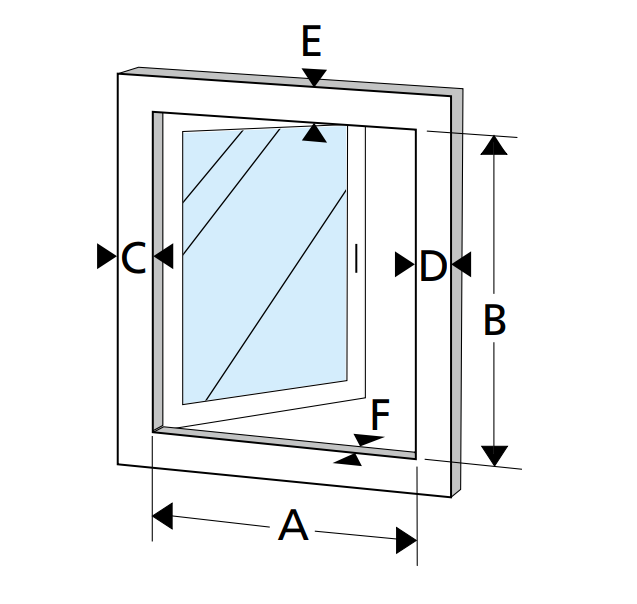

2. Overlap op het raamkader (zelf toepassen)

• Raamkaderstijl (E) minimaal 50 mm voor de plaatsing van de cassette
• Raamkaderstijlen (C + D) minimaal 25 mm voor de plaatsing van de zijgeleiders
• Breedte = dagmaat (A) + 50 mm (2 x 25 mm zijgeleiders) = productmaat
• Hoogte = dagmaat (B) + 50 mm (cassette) = productmaat
• Indien er een venstertablet aanwezig is, voeg deze afstand dan ook toe aan de productmaat
• Let op: bij plaatsing buitenshuis mag aan de onderzijde nooit meer dan 25 mm worden toegevoegd,
  zodat de treklijst vanuit binnenshuis goed bereikbaar blijft.



IDD montage (In het raamkader)

1. De raamopening meten

• De diepte van het raamkader (F) moet minimaal 50 mm zijn
• Dagmaat (A) = productmaat
• Dagmaat (B) = productmaat
• Om het vliegenraam passend te maken passen wij een reductie toe: Breedte -1 mm, Hoogte -1 mm
• Let op: Zorg dat er geen obstakels aanwezig zijn, zoals bijvoorbeeld raamuitzetters,
  die de montage van het rolvliegenraam kunnen belemmeren
