Montage ODD (op het deurkader)

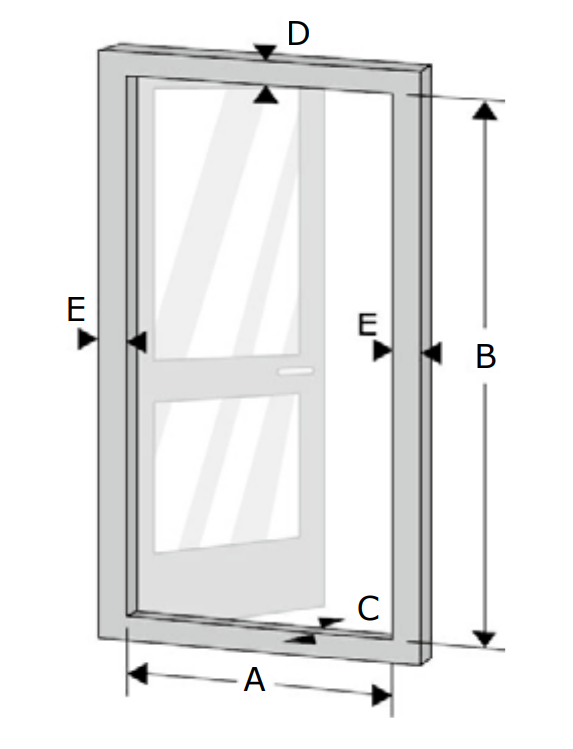

1. Benodigde vrije ruimte

• Deurkaderzijde scharnierende kant (E) minimaal 36 mm voor de plaatsing van het
  scharnier en de minimale overlap van het profiel
• Deurkaderzijde sluitende/magneetkant (E) minimaal 28 mm voor de magneetsluiting
  en de minimale overlap van het profiel
• Deurstijl boven- en onder (D) minimaal 15 mm indien er een dorpel aanwezig is
• Deze berekening gaat uit van een minimale overlap van 15 mm per deurzijde.
  Indien gewenst kan ook het volledige profiel van de vliegendeur overlappen (42 mm)



2. Productmaat berekenen zonder dorpel (zelf toepassen)

• Minimale breedte (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Ideale breedte = (A) + 84 mm (2x 42 mm overlap zijkanten) = productmaat
• Minimale hoogte (B) + 5 mm (15 mm overlap bovenkant - speling onderkant 10 mm) = productmaat
• Ideale hoogte = (B) + 32 mm (42 mm overlap bovenkant - speling onderkant 10 mm) = productmaat
• Kies tijdens het bestelproces voor een 16mm borstel aan de onderzijde van de vliegendeur
  (steekt minimaal 10 mm uit onder de deur) voor een goede afdichting op de vloer





3. Productmaat berekenen met dorpel (zelf toepassen)

• Minimale breedte (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Ideale breedte (A) + 84 mm (2x 42 mm overlap zijkanten) = productmaat
• Minimale hoogte (B) + 30 mm (2x 15 mm overlap boven- en onderkant) = productmaat
• Ideale hoogte (B) + 84 mm (2x 42 mm overlap boven- en onderkant) = productmaat

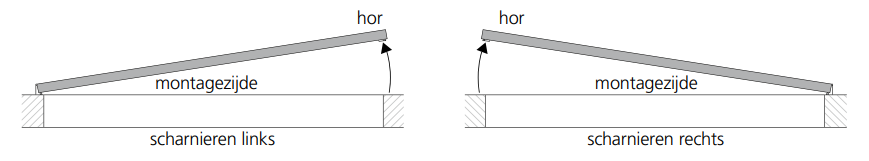

4. Scharnierzijde bepalen

• Bepaal aan welke kant de scharnieren moeten komen (vliegendeur opent van u af)
