ODD montage (Op het deurkader)

1. Maten

• Breedte minimaal 50 tot maximaal 200 cm
• Hoogte minimaal 150 tot maximaal 250 cm
• Lengtemaat bovenrail tot maximaal 550 cm
• De schopplaat is standaard 30 cm hoog, maar kan verhoogd worden tot maximaal 100 cm
• Het tussenprofiel wordt standaard in het midden van de schuifraam geplaatst; afwijkende positie is mogelijk
• Optioneel: honden- of kattenluik in wit of bruin




2. Extra’s en kenmerken

• De hor heeft een bovenrail; onderaan zit een glijblok
• Robuuste aluminium profielen van 4 cm breed
• Voorzien van soepel geleidingssysteem
• Standaard schopplaat van 30 cm hoog
• Mogelijkheid tot plaatsen van huisdierluik en huisdierengaas

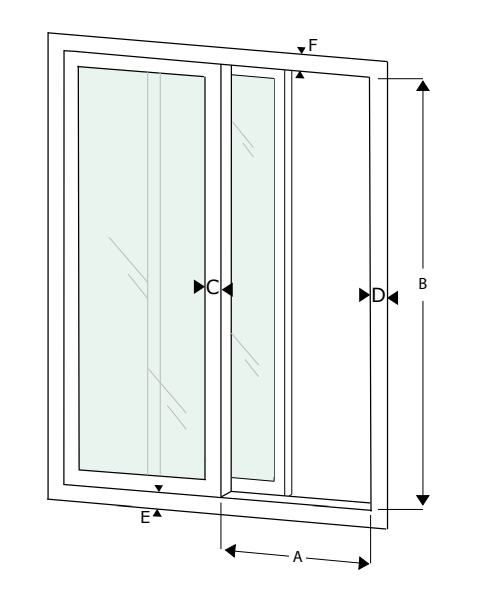

3. Benodigde ruimte

• Breedte van de deurkaders links en rechts (C + D) moet minimaal 15 mm zijn voor voldoende overlap
• Deurprofiel boven (F) minimaal 57 mm voor montage van de bovenrail
• Deurprofiel onder (E) minimaal 37 mm voor montage geleiderblok




4. Productmaat berekening (zelf toepassen)

• Breedte dagmaat (A) + 30 mm (2 x 15 mm overlap zijkanten) = productmaat
• Hoogte dagmaat (B) + 30 mm (2 x 15 mm overlap boven- en onderkant) = productmaat


• Let op! De dagmaat hoogte (B) + 30 mm is de bestelmaat van het schuivende deel van de vliegendeur.
  Hiermee heeft het schuivende deel onder en boven een overlap van 15 mm op het deurkader.
  Dit is exclusief de geleiderrails en het geleiderblok, deze voegt u niet toe aan de bestelmaat!
  Controleer wel of er voldoende vrije ruimte is op de deurkaderstijlen (E en F).
